详细介绍
一.图像采集部分
CMOS:采用IMX183CQJ-J图像传感器核心,搭配的1英寸大面阵感光芯片成像区域可以覆盖整个像平面光场最均匀的中心区域,分辨率高达2000万像素,即使在低倍拍摄条件下,也能一次捕获高清细节图像。

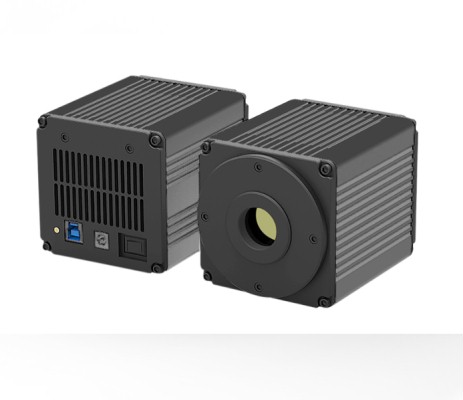

半导体制冷:基于sCMOS相机生 产工艺打造的FL-20制冷相 机,可实现-15°C低温并确保 长期可靠运行,显著减少因 暗电流累积形成的彩点噪声 问题,获得更纯净的荧光背 景画面,超越CCD两倍以上 的灵敏度,能满足专业荧光 成像的需求。
实时智能图像处理:在不牺牲速度和画面信息的前提下,FL-20提供多种实时智能图像处理功能,您只需一个按钮,即可实 时浏览和拍摄完美无缺的样本图像。

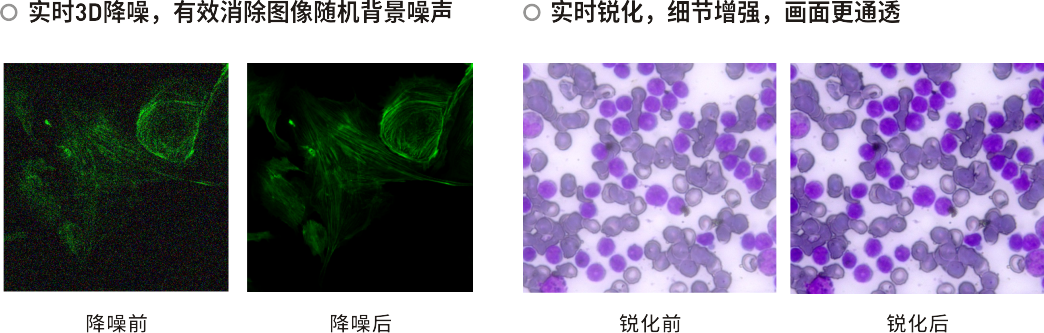

实时3D降噪:有效消除图像随机背景噪声。
实时锐化:细节增强,画面更通透。
二、具体技术指标:
传 感 器:IMX183CQJ-J
颜色类型:彩色
量子效率:84%@535nm
有效分辨率:5472(H) x 3648(V)
视频模式:4096 x 3286 ,1792 x 1374,896×684
像元尺寸:2.40μm x 2.40μm
读出噪声:<1e-
靶面尺寸:1英寸
快门模式:卷帘快门
制冷温度:-15℃ @室温25℃
视频格式与帧速:14帧@5472x3648, 53帧@2736x1824,67帧@1824x1216
白 平 衡:自动白平衡
曝光时间: 自动或手动可调(0.244ms - 2min)
Binning模式:2x2, 4x4
位数:16bit/8bit
数据传输:USB3.0
对 比 度: 手动或自动可调
伽 马 值: 手动或自动可调
三 、软件部分
工作流设计:从操作者使用角度出发,考虑操作步骤,通过模块化设计,重新定义了图像高效获取-编辑-测量-报告输出的完 整相机工作流。集合新的图像处理算法, 大大节省操作时间, 有效提高操作者工作效率 !
采集:一键采集,图 像格式可选择:JPEG/BMP/PNG/TIFF
测量:静态图像的两点间距、平行线距、角度、弧度、圆半径、任意多边形的面积、周长等多种测量方式.
实时图像拼接:动态的捕捉定量位移后的图像后自动后台无缝拼接,完美展现超大视野
全景显微图像,
实时景深融合:对不同焦平面的光学显微镜图像(同一视场)的图像进行融合,可以实现在高倍显微镜下对大落差样品表面的整体观察,解决显微镜景深小的问题。(体式镜除外)。
比 例 尺:通过校核显微镜和成像装置,在图片中自动生成比例尺和日期,实现显微镜图片的数字化管理和精确量化.
平场校正:相机在实际显微应用中,可能会受显微镜光源、光学系统影响,
或者出现显微镜目镜和物镜存在脏点导致成像不均匀,存在色块等现象。通过平场校正,可有效减少这一类缺陷,使成像效果更均匀,色彩更真实。
暗场/荧光模式: 用户根据实际暗场/荧光模式调节图像的黑平衡参数,以获得更符合用户需求的图像效果。
图像处理:可提供以下图像处理操作:图像调整、图像染色、荧光合成、高级计算成像、二值化、直方图、图像平滑、滤色/提色/反色。
