详细介绍

整个枝晶观测系统主要包含以下3个部分：

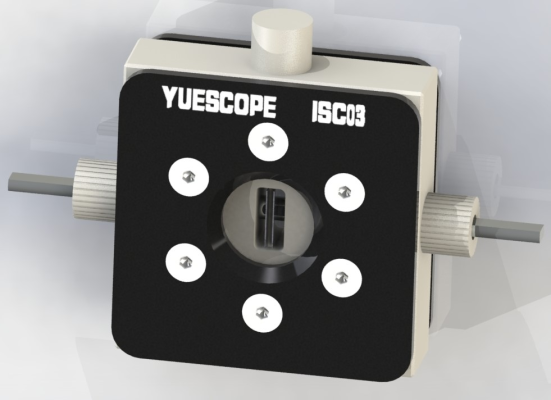

　　一、 原位电池装置：

　　1， 设计精致，节省电解液，且可以随意在手套箱操作;

　　2， 多种电极可选，如玻碳电极、钛电极、金电极、不锈钢电极等;

　　3， 电极与材料接触面积大，且经过磨抛处理，尽可能减少尖端效应影响;

　　4， 双层垫圈密封，确保整个装置的密封性;

　　5， 组装、拆卸方便，便于操作与清洗;

　　6， 充放电过程中可以随时补充电解液或者排气;

1000次以上的实操经验，成就了ISC03原位池。

　　（1）锌、锂、钠、钾等都适用。

　　（2）完成一组实验只需0.5ml电解液。

　　（3）观察窗口与光学设计的匹配保证了清晰度。

　　（4）极简制样流程，在手套箱中新手也能轻松完成。

　　（5）ISC03专用夹具，不让充电线拖拽。

　　（6）双面观察窗口，任意观测。

　　（7）直径6mm的高纯钛电极与正负极紧密接触。

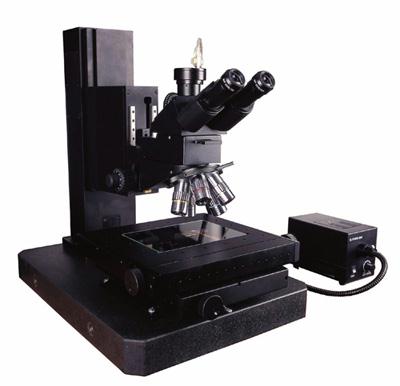

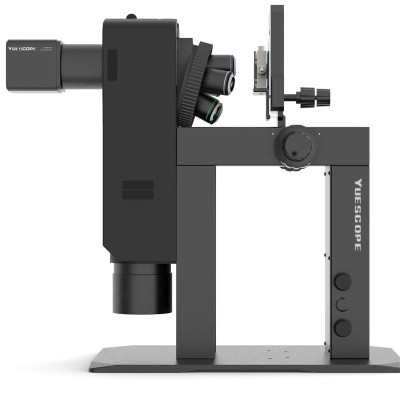

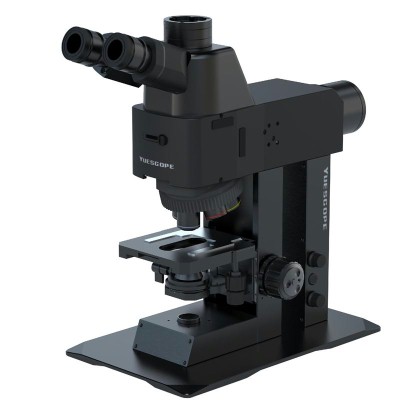

　　二、 显微装置：

　　1、光学系统：YUES无限远光学系统;

　　2、观察镜筒：铰链式三目观察镜筒，可接驳成像系统，30°倾斜，瞳距45-79mm，眼点可调，分光比100：0，0：100;

　　3、目镜：超宽视野目镜10X(视场数Ф25mm)，高眼点，屈光度可调;

　　★4、物镜：原位枝晶观测专用物镜系列、共4颗、参数必须满足以下要求：

　　   原位枝晶观测专用物镜5X，数值孔径≥0.15，工作距离≥16.5mm;

　      原位枝晶观测专用物镜10X，数值孔径≥0.3，工作距离≥11.7mm;

　　   原位枝晶观测专用物镜20X，数值孔径≥0.45，工作距离≥13mm;

　　   原位枝晶观测专用物镜50X，数值孔径≥0.8，工作距离≥3.5mm;

　　5、物镜转换器：内向式定位五孔转换器(带DIC插槽);

　　6、落射照明系统：5W 宽光谱LED，预置中心、亮度连续可调，带可变光阑，内置式枝晶观测模块、普通观测模块;

　　7、透射照明系统：5W 宽光谱LED，预置中心、亮度连续可调，摆动式高分辨率多功能聚光镜，数值孔径≥0.9/1.25，带可变光阑，内置ND6、ND25、色温片;

　　★8、落射照明系统与透射照明系统必须能同时点亮，且亮度独立可调，用来同时观测枝晶与析氢反应，光路系统中必须有偏振光辅助;

　　9、调焦系统：粗微调同轴，粗调带锁紧装置(防止撞镜头)，可设置松紧，微调格值1μm，;

　　10、载物台：原位电解池载物台，尺寸≥210*140mm，行程≥76*51mm，含夹具框;

　　11、夹具：原位电池专用夹具，适用于≤78*62mm方形电池及Φ35-58mm圆形电池;

　　三、成像装置：

　　1、显微成像硬件必须与显微镜同品牌，确保二者相得益彰。

　　2、芯片尺寸：1.1"

　　3、像元尺寸：2.64*2.64(μm)

　　4、工作流逻辑设计：从操作者使用角度出发，通过模块化设计，重新定义了图像高效拍摄-处理-测量-报告输出的完整相机工作流。集合最新的图像处理算法，大大节省操作时间，有效提高操作者工作效率。

　　5、实时图像拼接：动态的捕捉定量位移后的图像后自动后台无缝拼接，完美展现超大视野全景显微图像。

　　★6、实时景深融合：对不同焦平面的光学显微图像(同一视场)的图像进行融合, 可以实现在高倍显微镜下对大落差样品表面的整体观察,解决光学景深小的问题。

　　★7、参数保存：可根据用户需求设置YD650个参数保存，针对不同负极材料，任意调用。
