详细介绍

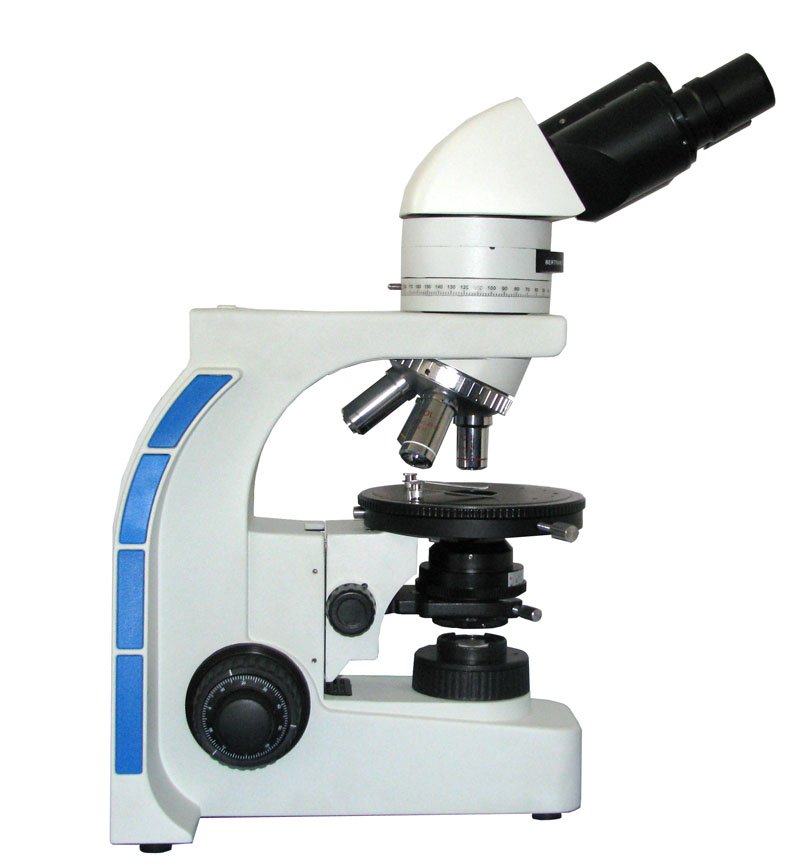

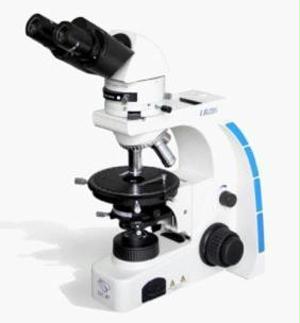

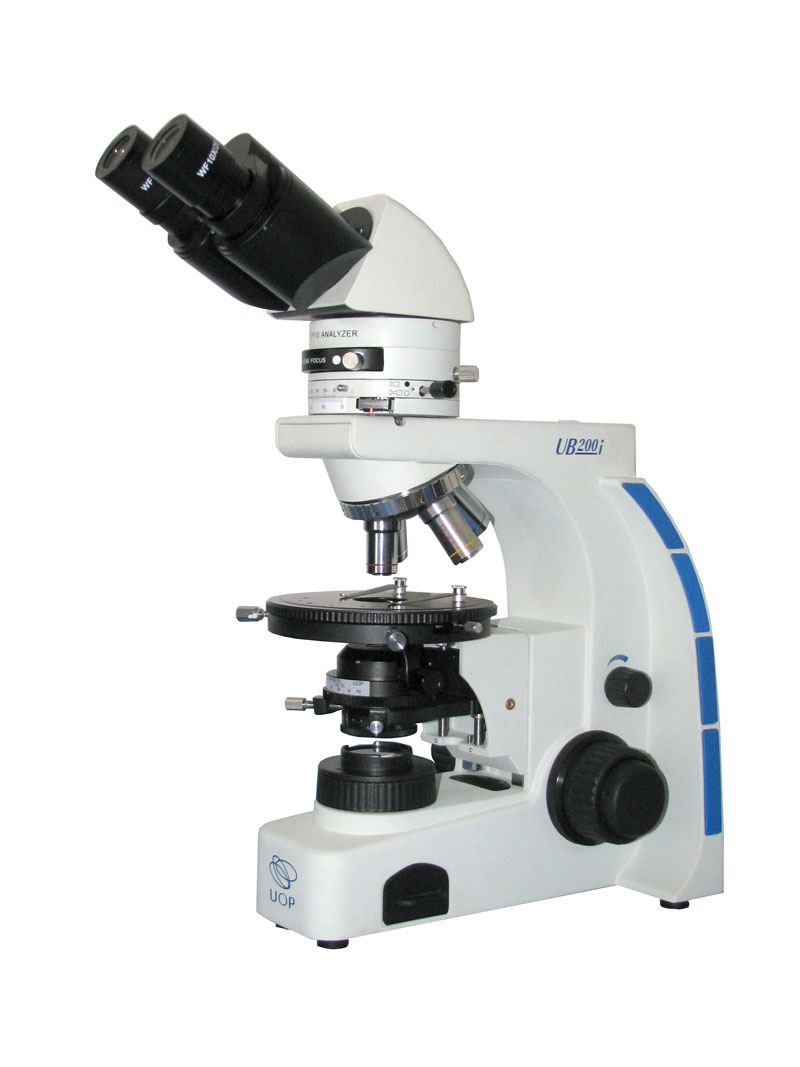

UP透射偏光显微镜，又叫矿相显微镜或岩相显微镜，是对具有双折射性物质进行研究鉴定的必备工具，适合于在单偏光、正交偏光及锥光下观察矿物的晶体形状、颜色、干涉色等，并准确地鉴定各种矿物或其他晶体试样的光学性质。广泛应用于地质、矿产、冶金、化工、医疗、药品等领域的研究与检验。
本仪器配置透射(20W或30W照明)照明系统、无限远无应力平场物镜、可调中转换器和旋转平台，是一款具有完备功能和良好品质的高级透偏光显微镜。
物镜：UP200i系列偏光显微镜配有性能优越的偏光观察物镜，包括无应力消色差物镜和无应力平场物镜两个系列，在减少了光学畸变的同时，保证了偏光观察的效果，以获得高衬度的图像。
物镜转换器：内定为内倾式可调中转换器，带物镜中心调节扳手，物镜定位更加准确，不同倍率物镜变换时可保持中心不变。转换更加方便。
偏光分析器：位于分析内的检偏器可180°自由旋转，游标精度为6'/格，带检偏镜锁紧装置。锥光观察和偏光观察能够自由转换。锥光观察能够自由调焦，使得锥光图像更加清晰。
偏光聚光镜：偏光聚光镜，带锥光观察顶镜，NA1.25，中心可调，双导柱定位滑动，起偏镜组能够360°旋转，带有0°、45°、90°、135°、180°、225°、270°、315°共八档刻度。
补偿器：根据不同的观察需要，可以适配一下三种不同的补偿器。
四分之一波长补偿器（云母试板，光程差137nm）,用来在线性偏光和环形偏光之间转换。
全波长补偿器（石膏试板，光程差530nm），即使在观察色彩微弱的标本时，也能产生明显的色彩变化。
石英楔子（可连续产生Ⅰ-Ⅳ级干涉色）用来粗略测量延迟的水平，如晶体大分子等。

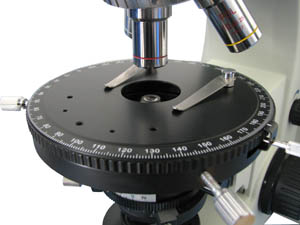

旋转载物台：直径142mm，格值1°，精度6'，带锁紧装置，带切片压片（可加配十字移动尺），使偏光观察更加方便快捷，有效地减少了载物台和物镜之间的干扰，确保在各种物镜下得到高品质的成像。
  |
 |
| UP200i系列 透射偏光显微镜 | UP200i系列 透射偏光显微镜 |
主要产品型号和部件
|
序号
|
名 称
|
产品型号
|
简 要 说 明
|
|
1
2
|
透射偏光显微镜
双目
|
UP202i（消色差）
UP202i（全平场）
|
专业定量偏光，无穷远消色差物镜，载物台可调中，6V20W/6V30W照明
专业定量偏光，无穷远平场物镜，载物台可调中，6V20W/6V30W照明
|
|
3
4
|
透射偏光显微镜
三目
|
UP203i（消色差）
UP203i（全平场）
|
专业定量偏光，无穷远消色差物镜，载物台可调中，6V20W/6V30W照明
专业定量偏光，无穷远平场物镜，载物台可调中，6V20W/6V30W照明
|
|
5
6
|
数码偏光显微镜
|
D-UP203i-5.0M
D-UP203i-9.0M
|
平场物镜，500万像素彩色数码摄像系统，含UOP图像软件
平场物镜，900万像素彩色数码摄像系统，含UOP图像软件
|
|
附件（除以常用配件外，其余配件请来电咨询）
|
|||
|
7
|
低倍物镜套件
|
2X物镜
|
2X无穷远无应力平场物镜和摇出式聚光镜
|
|
8
|
物镜
|
20X
|
20X无穷远无应力平场物镜
|
|
9
|
物镜
|
60X
|
60X无穷远无应力平场物镜
|
|
10
|
数码摄像系统
|
300万，500万像素等
|
此项详见数码摄像部分介绍
|
|
11
|
数码照相适配器
|
P接口
|
数码适配接口，用于连接数码照相
|
技术参数表
|
光学系统
|
UCIS无穷远色差独立校正光学系统
|
|
物镜
|
标配：无穷远无应力消色差物镜4X、10X、40X（弹簧）、100X（弹簧、油）
|
|
选配：无穷远无应力平场物镜2X、4X、10X、20X（弹簧）、40X（弹簧）、60X（弹簧）、100X（弹簧、油）
|
|
|
目镜
|
标配：高眼点平场目镜10X/20mm，平场偏光分划目镜10X/20mm
|
|
选配：高眼点平场目镜10X/22mm，平场目镜16X/14mm
|
|
|
观察筒
|
无穷远铰链式双目/三目，30°倾斜，360°旋转，视度调节（±5），瞳距调节范围52-75mm
|
|
照明系统
|
透射光源：科勒照明，110-240V自适应式宽电压，6V20W卤素灯，亮度连续可调
|
|
反射光源：12V50W,卤素照明、亮度可调(12V100W可选）
|
|
|
调焦机构
|
粗微动同轴，带有粗调松紧调节装置，高度上下可调，粗动行程：20mm，微动精度：0.001mm
|
|
转换器
|
内定位内倾式四孔可调中心转换器，带物镜中心调节扳手
|
|
旋转载物台
|
直径Φ142mm，格值1°，精度6′，带锁紧装置，带切片压片
|
|
选配：机械移动片夹
|
|
|
聚光镜
|
摇出式偏光聚光镜，NA1.25 中心可调，双导柱定位滑动
|
|
起偏镜组，能够360°旋转，带有0°45°90°135°180°225°270°315°共八档刻度
|
|
|
中间镜组
|
内置检偏镜（可移出光路），旋转范围大于180°，格值1°，精度6′，带锁紧装置；内置勃式镜（焦距可调）；含补偿器插口
|
|
补偿器
|
四分之一波长补偿器（云母试板，光程差137nm）
|
|
全波长补偿器（石膏试板，光程差530nm）
|
|
|
石英楔子，可连续产生Ⅰ-Ⅳ级干涉色
|
|
|
附件
|
机械移动片夹（可夹持矿石切片和生物切片）、滤色片、数码摄像附件
|
标准配置表
| 订货号 | 名称 | UP202i | UP203i | UPT202i | UPT203i |
| UB200 | 机架(订货时请明确电源类型） | ● | ● | ||
| UM200 | 机架(订货时请明确电源类型） | ● | |||
| UMT200 | 机架(订货时请明确电源类型） | ● | |||
| MSP2 | 偏光双筒目镜组 瞳距：52-75mm | ● | |||
| MT2 | 三筒目镜组 瞳距：52-75mm | ● | |||
| MTP2 | 偏光三筒目镜组 瞳距：52-75mm | ● | ● | ||
| E1020PA | 高眼点平场目镜:10X/φ20mm | ●● | ●● | ●● | ●● |
| E1022PC | 高眼点平场目镜:10X/φ22mm | ○○ | ○○ | ||
| E1613PB | 平场目镜:16X/φ13mm | ○○ | ○○ | ○○ | ○○ |
| E1020RA | 平场分划目镜:10X/φ20mm | ● | |||
| EP1020RA | 平场偏光分划目镜:10X/φ20mm | ● | ● | ● | |
| WP-X4C | 无穷远消色差物镜 4X | ● | ● | ● | ● |
| WP-X10C | 无穷远消色差物镜 10X | ● | ● | ● | ● |
| WP-X40C | 无穷远消色差物镜 40X(S) | ● | ● | ● | ● |
| WP-X60C | 无穷远消色差物镜 60X(S) | ● | ● | ● | ● |
| WP-X100C | 无穷远消色差物镜 100X(S)/(油) | ○ | ○ | ○ | ○ |
| WB-P2A | 无穷远平场消色差物镜 2X | ○ | ○ | ○ | ○ |
| WB-P4C | 无穷远平场消色差物镜 4X | ○ | ○ | ○ | ○ |
| WB-P10C | 无穷远平场消色差物镜 10X | ○ | ○ | ○ | ○ |
| WB-P20C | 无穷远平场消色差物镜 20X(S) | ○ | ○ | ○ | ○ |
| WB-P40C | 无穷远平场消色差物镜 40X(S) | ○ | ○ | ○ | ○ |
| WB-P60C | 无穷远平场消色差物镜 60X(S) | ○ | ○ | ○ | ○ |
| WB-P100C | 无穷远平场消色差物镜 100X(S)/(油) | ○ | ○ | ○ | ○ |
| JG50A | 偏光聚光镜 | ● | ● | ● | |
| ZT7 | 偏光旋转载物台 | ● | ● | ● | ● |
| ZT7-2000 | 压片组件 | ●● | ●● | ●● | ●● |
| ZT7-3000 | 移动尺 | ○ | ○ | ○ | ○ |
| JKT2B | 快动平台托架组 | ● | |||
| JKT2A | 快动平台托架组 | ● | |||
| ZQP480 | 四孔内定位可调中转换器 | ● | ● | ● | ● |
| PY10 | 偏光分析器 | ● | ● | ||
| PY10A | 偏光分析器 | ● | ● | ||
| PBS137 | 四分之一波长补偿器 | ● | ● | ● | ● |
| PBS530 | 全波长补偿器 | ● | ● | ● | ● |
| PBSQ | Ⅰ-Ⅳ石英补偿器 | ● | ● | ● | ● |
| DX10A | 12V100W卤素灯箱 | ● | ● | ||
| DYX2 | 12V50W卤素灯电源箱 | ● | |||
| DYX4 | 12V100W卤素灯电源箱 | ○ | ○ | ||
| JX2 | 金相落射照明器(单模组） | ● | ● | ||
| JX3 | 金相落射照明器(多模组） | ○ | ○ | ||
| PQ2A | 起偏镜插件(反射） | ● | ● | ||
| KL2B | 科勒照明（无视场光阑） | ○ | ○ | ○ | |
| KL3A | 科勒照明（配视场光阑调节） | ● | ● | ● | |
| DQ2 | 6V20W卤素灯电器组 | ● | ● | ● | |
| DQ2A | 6V30W卤素灯电器组 | ○ | ○ | ○ | |
| DQ2M | 12V50W卤素灯电器组 | ● | |||
| DQLC2 | 3W LED电器组(带充电电池） | ○ | ○ | ○ | |
| DQL2B | 3W LED电器组 | ○ | ○ | ○ | |
| SX2 | 0.5X摄像接筒（C接口) | ● | ● | ● | |
| SX3 | 1X摄像接筒（C接口） | ○ | ○ | ○ | |
| SX4 | 0.25X摄像接筒（C接口、适应于1/3′CCD) | ○ | ○ | ○ | |
| SX8 | 电子目镜接口（三通专用） | ○ | ○ | ○ | |
| SX10 | 2.5X数码单反照相机接口（135全幅面相机） | ○ | ○ | ○ | |
| LA5-0011 | 蓝滤色片（φ38 LED光源不配滤色片） | ● | ● | ● | |
| LU5-0011 | 绿滤色片 （φ38） | ○ | ○ | ○ | |
| LH5-0011 | 黄滤色片（φ38） | ○ | ○ | ○ | |
| LB5-0011 | 毛玻璃（φ38） | ○ | ○ | ○ | |
| BZ-0022A | 6V20W Osram卤素灯泡 | ○ | ○ | ○ | |
| BZ-0022 | 6V20W 国产卤素灯泡 | ●●● | ●●● | ●●● | |
| BZ-0023 | 250V/3.15A Φ5X20 保险丝管 | ●●● | ●●● | ●●● | |
| BZ-0022B | 6V30W 国产卤素灯泡 | ○○○ | ○○○ | ○○○ | |
| BZ-0022C | 6V30W Osram卤素灯泡 | ○ | ○ | ○ | |
| BZ-0022E | 12V50W Osram卤素灯泡 | ● | ● | ||
| BZ-0023A | 250V/5A Φ5X20 保险丝管 | ●●● | ●●● | ||
| DQL2B-2000 | 灯门组（3W LED灯泡） | ○ | ○ | ○ | |
| UDCH-5300 | LED充电电池组 | ○ | ○ | ○ | |
| BZ-0027 | 香柏油 | ● | ● | ● | ● |
| BZ1-0014 | 防尘罩 | ● | ● | ||
| BZ1-0014A | 防尘罩 | ● | ● | ||
| BZ2-0036C | UP200i说明书 | ● | ● | ||
| BZ2-0036D | UPT200i说明书 | ● | ● | ||
| BZ2-0018 | φ2mm内六角扳手 | ● | ● | ● | ● |
| BZ1-0018 | φ2.5mm内六角扳手 | ● | ● | ||
| BZ1-0018A | φ3mm内六角扳手 | ● | ● | ||
| BZ-0021 | 3C认证电源线 | ● | ● | ● | ●● |
| BZ4-0012 | 落射装置泡沫上盖 | ● | ● | ||
| BZ4-0013 | 落射装置泡沫底座 | ● | ● | ||
| BZ2-0011 | 内销纸箱 | ● | ● | ||
| BZ2-0011A | 外销纸箱 | ○ | ○ | ||
| BZ2-0011B | 内销纸箱(两台装） | ● | ● | ||
| BZ2-0011C | 外销纸箱(两台装） | ○ | ○ | ||
| BZ2-0012 | 泡沫上盖 | ● | ● | ● | ● |
| BZ2-0013 | 泡沫底座 | ● | ● | ● | ● |
| 符号“●”为标准配置部件 “○”为选配部件。 | |||||
